8核至强服务企业 华硕双路主板评测

作者: 迅猛兽 出处:小熊在线　2007-09-19 15:19　   砖    好    评论  条 　进入论坛

阅读提示：面向intel的四核时代，华硕率先推出了一款采用5000VMCH+6321ESB组合的Clovertown平台的主板，该产品不仅能够为服务器提供双路四核处理器的支持，同时还能支持SAS硬盘接入，满足了中、小型用户在网络控制/防火墙/代理服务器、电子 商务、Web 及邮件服务器和无盘网吧系统的存储服务器，以及搭建低成本的集群系统等方面的应用需求。

面向intel双路四核处理器时代

作为年销售过半亿片主机板的ASUS来说，服务器主机板也是它们一直耕耘的领域。同样，ASUS依靠主板设计领先业界的优势，希望把服务器主板市场也做到全球最好，当然这还有一段道路要走。

面向intel的四核时代，华硕率先推出了一款采用5000VMCH+6321ESB组合的Clovertown平台的主板，该产品不仅能够为服务器提供双路四核处理器的支持，同时还能支持SAS硬盘接入，满足了中、小型用户在网络控制/防火墙/代理服务器、电子 商务、Web 及邮件服务器和无盘网吧系统的存储服务器，以及搭建低成本的集群系统等方面的应用需求。

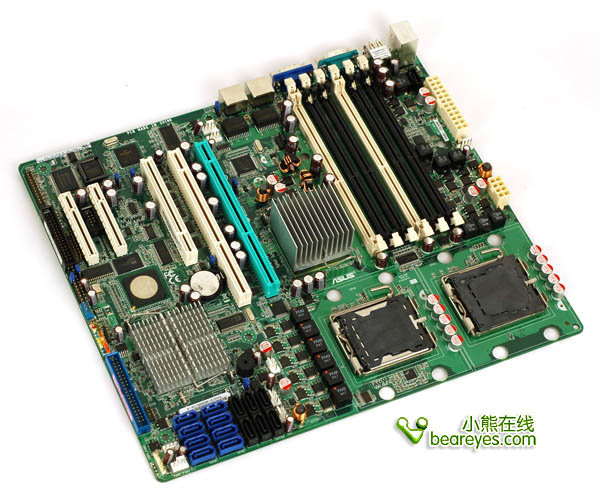

华硕DSBV-DX/SAS服务器主板

华硕DSBV-DX/SAS服务器主板为标准SSIEEB1.1规格，外形尺寸为12英寸x10.5英寸，可用于1U或者2U机架式服务器。这款主板采用了英特尔
5000V芯片组，包括5000VMCH北桥芯片、6321ESBI/O控制器和6702PXH64-bitPCIHub芯片。可以支持双路双核Xeon5000/5100和双路Xeon5300四核（Clovertown）系列处理器。

华硕DSBV-DX/SAS支持基于四核英特尔Xeon处理器5300系列的双处理器平台具有高层次的线程应用计算能力，每个处理器采用8MBL2缓存，提供8线程32位及64位处理能力。这一平台得到了英特尔5000P芯片组的认证，并得到全缓冲DIMM(FB-DIMM)技术的支持，为高端通讯和企业系统的密集计算和输入输出提供了优秀的解决方案，包括架装(1U/2U)和叶片服务器以及NAS和NAS系统和高端医疗成像设备。这使得基于Bensley平台的Xeon服务器更佳适合于密集部署，在同样的空间内可提供更高的计算能力，同时却保持更低的功耗。华硕DSBV-DX/SAS服务器主板可支持1333MHz/1066MHz/667MHzFSB，对于HT、EM64T、EIST、XDbit等技术都提供的支持。

该主板还支持内存冗余和内存镜像技术，进一步确保整个平台的可靠性和稳定性。

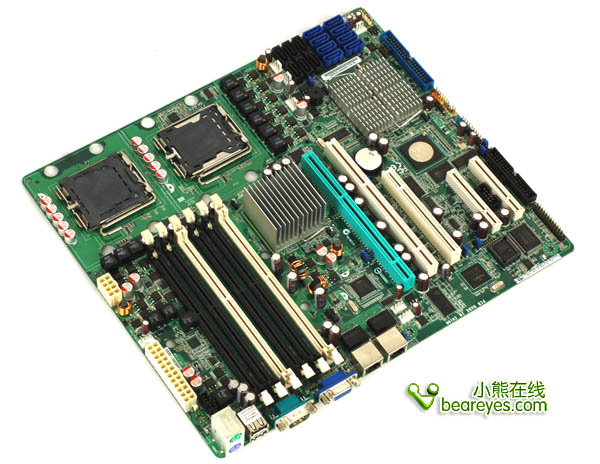

华硕DSBV-DX/SAS服务器主板局部细看

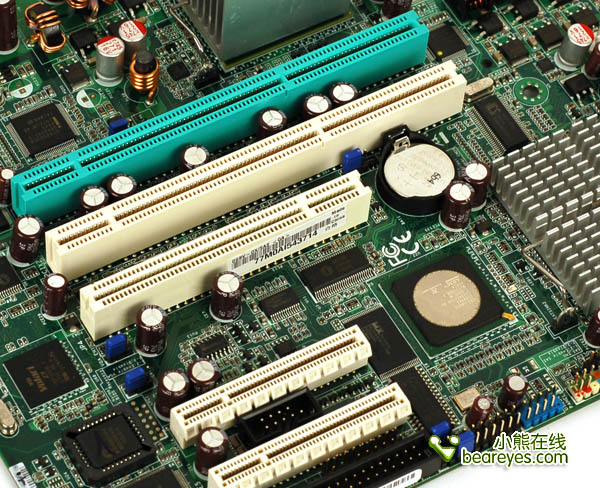

Intel6321ESB芯片通过带宽为2GB/s的ESI总线同MCH通讯，ESI总线的本质也是PCI-Express技术。CH和ESB之间除了ESI总线之外，还会通过1条x8PCI-Express进行辅助通讯，以确保南北桥之间的通讯畅通。Intel6321ESB芯片还另外提供3个独立的x4PCIExpress通道，其中的一个用于LAN控制器，另外两个可以被配置为2x4或者1x8，可以令到主板厂商非常灵活的根据产品的实际需要而去配置。所以华硕DSBV-DX/SAS服务器主板的扩展性相当的出色，它提供了2条PCIExpressx8插槽（其中一条为x4Link）可以支持磁盘阵列卡、10Gb以太网卡，InfiniBand通信接口卡和光纤卡等等。1条PCI33MHz/32bit/5V插槽、2条PCI-X133/100/66MHz插槽其中绿色那条可支持零通道RAID卡。

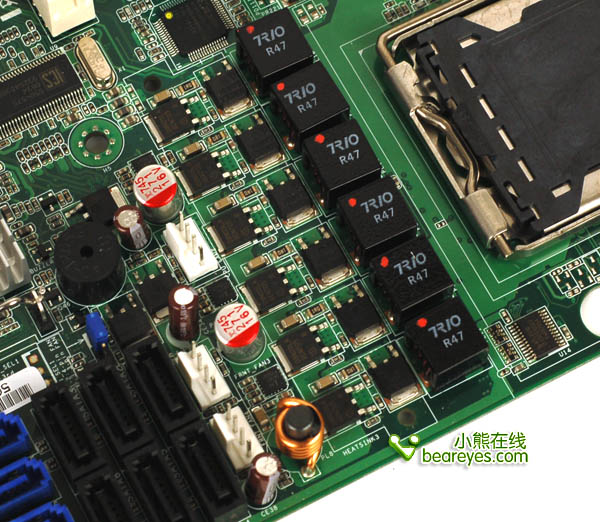

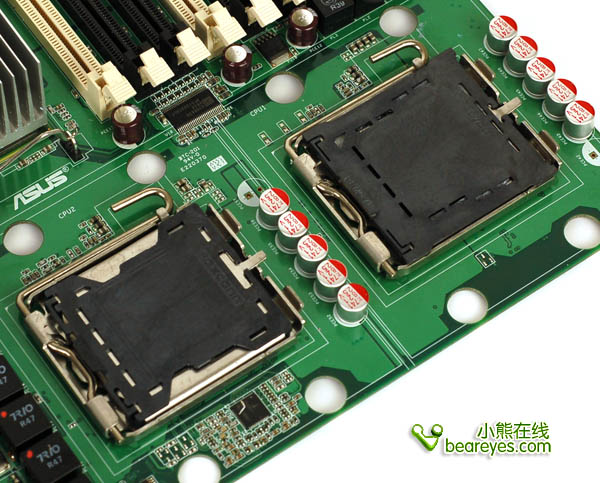

每个CPU部分使用了6相供电设计，滤波使用了富士通的固态电容保证稳定。

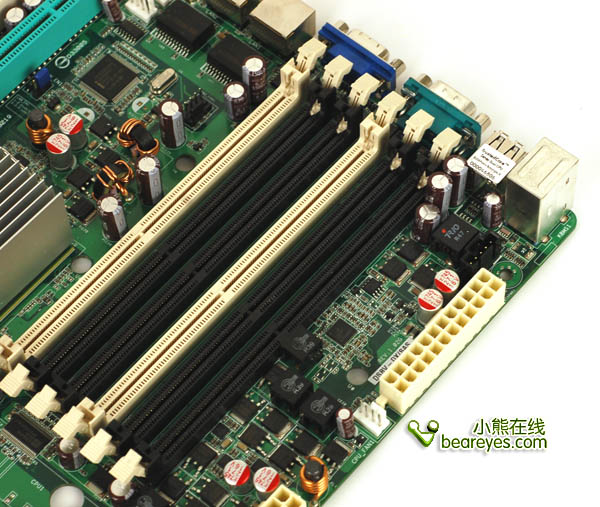

它支持英特尔倡导的FB-DIMM内存。华硕DSBV-DX/SAS服务器主板提供了6条240-pinFB-DIMM插槽，可支持RegisteredECC全缓冲DDR2-533/DDR-667内存模组。根据内存模组的容量不同，基于该主板的系统可配置256MB-24GB的内存（最大24GB）,非常适于拓展。另外，这款主板还可以配置为4通道模式，理论上最高可提供21GB/s的内存带宽。该主板还支持内存冗余和内存镜像技术，进一步确保整个平台的可靠性和稳定性。

华硕DSBV-DX/SAS服务器主板的扩展性相当的出色，它提供了2条PCIExpressx8插槽（其中一条为x4Link）可以支持磁盘阵列卡、10Gb以太网卡，InfiniBand通信接口卡和光纤卡等等。1条PCI33MHz/32bit/5V插槽、2条PCI-X133/100/66MHz插槽其中绿色那条可支持零通道RAID卡。

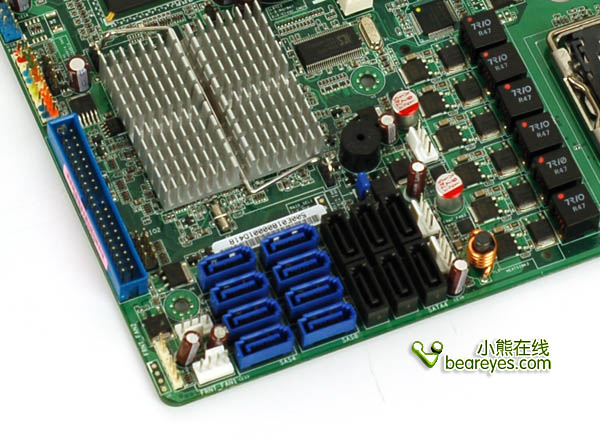

华硕DSBV-DX/SAS服务器主板的最大特点正是在于不仅能够利用6321ESB整合的SATA控制器提供了6个SATA II接口，在Windows操作系统下可以通过Intel Matrix Storage技术实现RAID 0, 1, 10 & 5，还整合了一个LSI 1068 PCI-X 8-port SAS控制器，提供了8组SAS接口，最高可支持8口SAS硬盘，并且可支持SAS RAID 0，1，10模式。当然，可以通过安装零通道RAID卡支持RAID 5。这样强大的存储功能非常适合于构建无盘网吧的存储系统，令到服务器磁盘读写分离，大大提高性能。

华硕DSBV-DX/SAS服务器主板板载了Intel 82563EB双端口PHY芯片，配合6321ESB所整合的双前兆网卡控制器，可以较低的成本提供双千兆网卡，配合Intel I/O加速技术，在提供I/O吞吐量的同时，可有效的降低对于处理器资源的占用。采用了XGIZ7显示控制芯片，集成32MB显存，满足基本的显示需求。主板提供了1个PS/2键盘接口、1个PS/2鼠标接口、2个USB2.0、1个串口1个VGA接口、2个千兆网卡接口（RJ45）。

至强E5345四核处理器和FB-DIMM内存

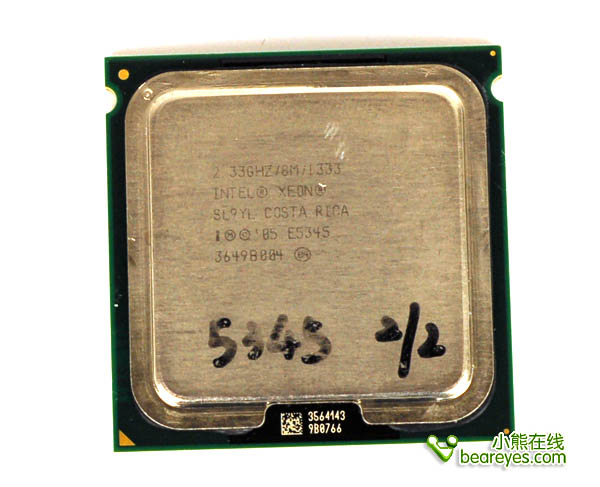

XEON e5345处理器，是一款采用65nm制成的四核心处理器。二级缓存高达8MB；fsb 1333；频率为2.33GHz。标识功耗120W。

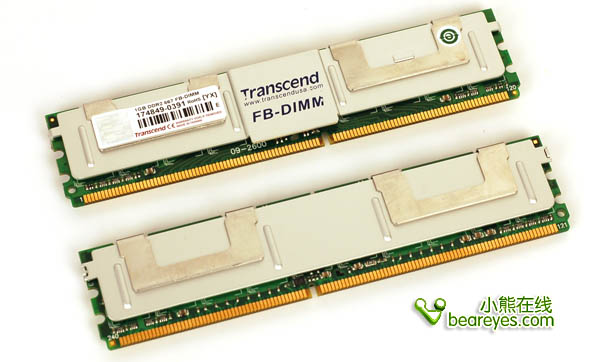

Transcend 的FB-DIMM 接口1GB DDR2 667内存

FB-DIMM与同级的普通Unb-DIMM有了很大的变化。DIMM与内存控制器之间的数据与命令的传输不再是传统的并行线路（ECC时数据线路至少需要72条），FB-DIMM是采用了类似于PCI-Express的串行接口多路并联的设计，目前的设计是上行10路并联（位宽10bit），下行14路并联（位宽14bit），数据传输以串行的方式。

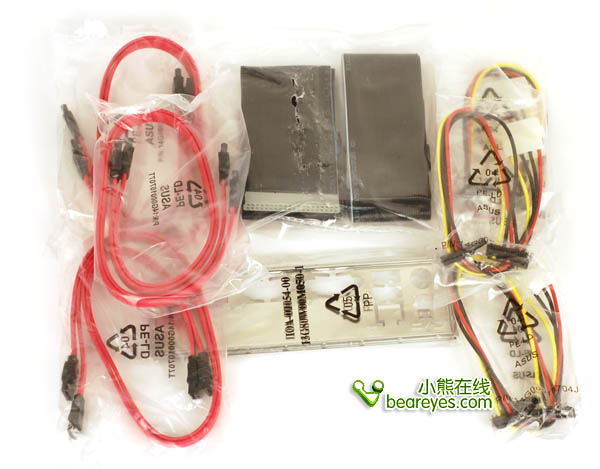

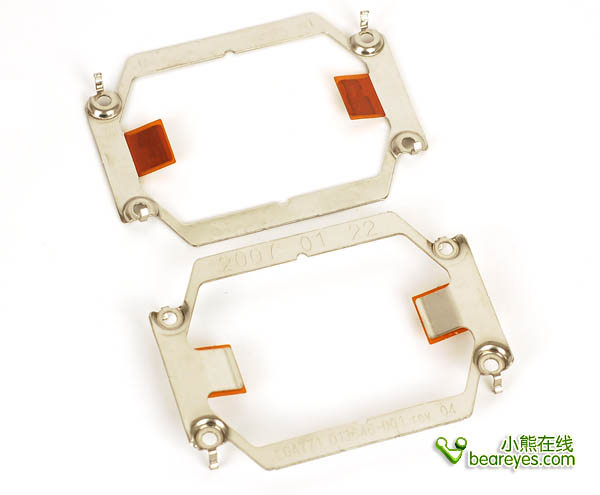

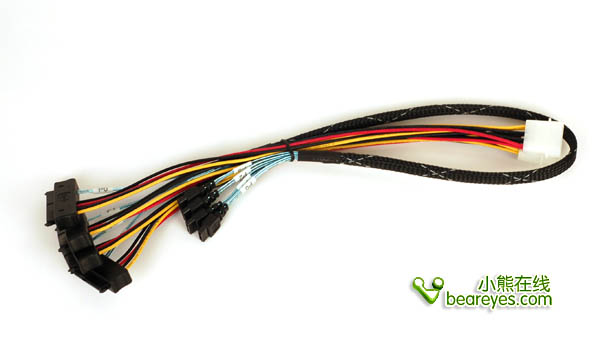

主板附件

驱动和说明书

华硕DSBV-DX/SAS性能测试和购买建议

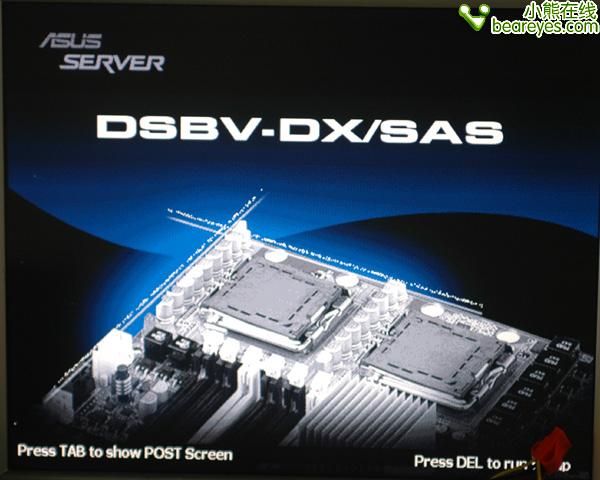

华硕DSBV-DX/SAS服务器开机LOGO:

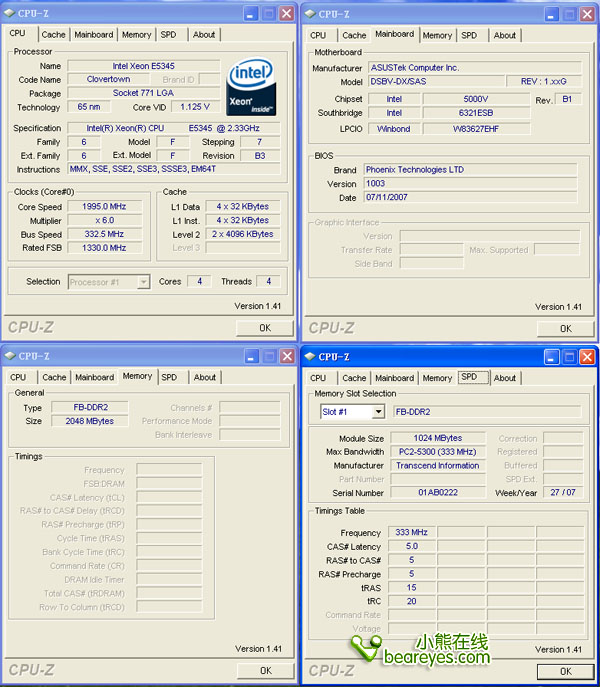

intel Xeon E5345 Stepping B3，这款四核心处理器的Core电压仅有1.125V。

这里显示出了芯片组信息和FB-DDR2的内存信息

测试平台

CPU	INTEL XEON 5345
主板	ASUS DSBV-DX/SAS
散热器	Tunq Tower120
内存	Transcend FB-DIMM 1GB DDR2 667 X2 （@667Mhz 5-5-5-15 ECC）
显卡	XGI Volari Z7 (XG20)
电源	TT ToughPower 650W
硬盘	HITACHI T7K80

测试软件及测试结果

SiSoftware Sandra 2007	Arithmetic ALU/SSE3	42801/29568
	Multimedia INT/Float	255818/139162
	Memory Bandwidth INT/Float	3384/3382
Everest 2007	内存读取	3939
	内存写入	2960
	内存潜伏	101.9
WINRAR		1198
SUPER pi 1M（单位秒，时间越短越好）		21.985
SUPER pi 8M（单位秒，时间越短越好）		287.156
cpumark2	TEXT1	1200.5
	TEXT2	360.1
	TEXT3	2291.8

结语：

综观华硕DSBV-DX/SAS服务器主板，通过在芯片组平台、FBD内存、四核处理器和强大的SAS存储等方面的全面提升，体现了华硕技术领先，注重实际应用的一贯的追求。相信华硕DSBV-DX/SAS会以其超高的处理计算能力、超强的可用性以及超高性价比赢得更多用户们的信赖。
